GDL多级管道泵怎么拆卸叶轮

　　叶轮是水泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。管道离心泵叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

　　在维修各类带有叶轮的的水泵时,经常会遇到水泵叶轮遭遇了磨损或者腐蚀等损坏的现象,所以就会牽涉到需要拆卸水泵叶轮,拆卸水泵叶轮的方法及拆卸水泵叶轮的注意事项具体如下：

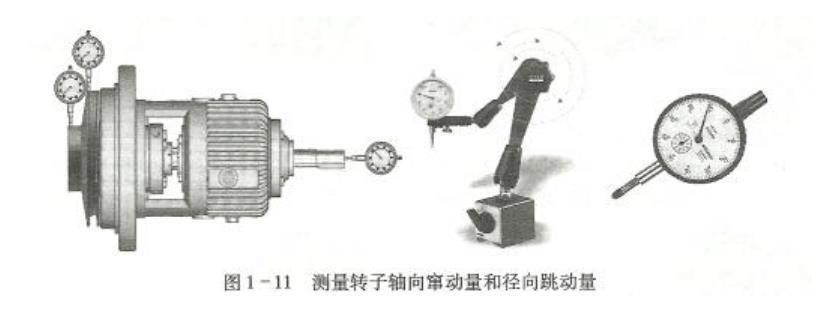

　　1、拆卸水泵叶轮时需要测量转子轴向窜动量和径向跳动量,测量转子轴向窜动量和径向跳动量是否正常并记录如图1-11所示,转子转动一周,即为该点的跳动量

　　水泵叶轮拆卸方法图

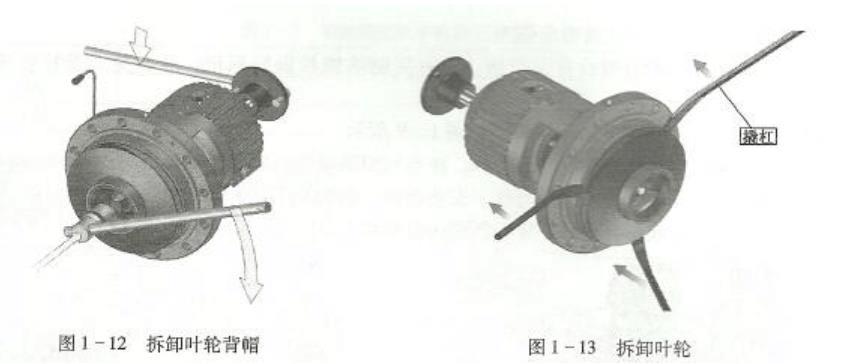

　　2、然后拆卸叶轮背帽,取下叶轮,拆卸前确认背帽旋向,禁止反向用力损坏背帽,如图1-12所示,叶轮用撬杠撬下时,要撬在叶轮的肋板处,以免将叶轮撬裂,如图1-13所示,外观检査叶轮背帽应无咬扣和滑丝现象,否则应修理或更换。

　　水泵叶轮拆卸方法图

　　3、再拆卸叶轮导向平键,平键外观检查键应无明显变形、缺损等缺陷,与键槽配合应符合要求,否则应修理或更换用到叶轮的水泵通常有多级离心泵、污水排污泵或者潜水泵产品。

　　多级离心泵拆卸顺序

　　分段式多级离心泵的拆卸，在作好准备工作的基础上，应按以下步骤及要求进行。

　　①卸下介质管路上泵的出口阀以前、进口阀以后法兰的连接螺栓，将泵从介质管路中分离。卸下冷却水管。断开泵与电动机之间的联轴器，并将其从泵轴上取下。

　　②拧开泵的机座螺栓，同时，将各机座螺栓处的垫片按顺序编号，回装时仍放在原处，以减少找正工作量。

　　③拆卸轴承。先拧下前后侧轴承座与泵体的连接螺栓，拆掉轴承座，然后将轴承沿轴向抽出。

　　④拆卸轴封。拧下压盖与泵体的连接螺母，并沿轴向抽出压盖，取出填料或抽出机械密封。

　　⑤拆卸平衡盘。拧下尾盖与尾段之间的连接螺母，取下尾盖，然后将平衡盘沿轴向取出。松开平衡环与泵体的连接螺钉，即可卸下平衡环。

　　⑥长杆螺栓的拆卸。分段式多级泵的前段、中段、尾段，由若干个长螺栓穿起来固定在一起，形成一个完整的泵体，这些螺栓又叫长杆螺栓。拧紧长杆螺栓时，使各段之间轴向密封面紧密贴合，阻止了泵腔内的压力介质向外泄漏。
